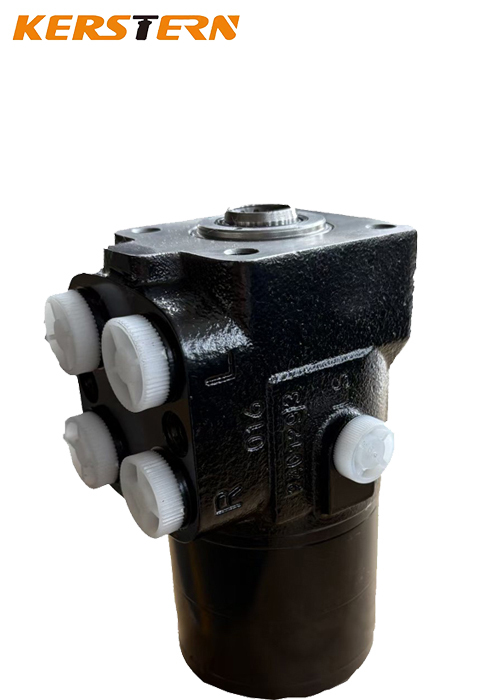

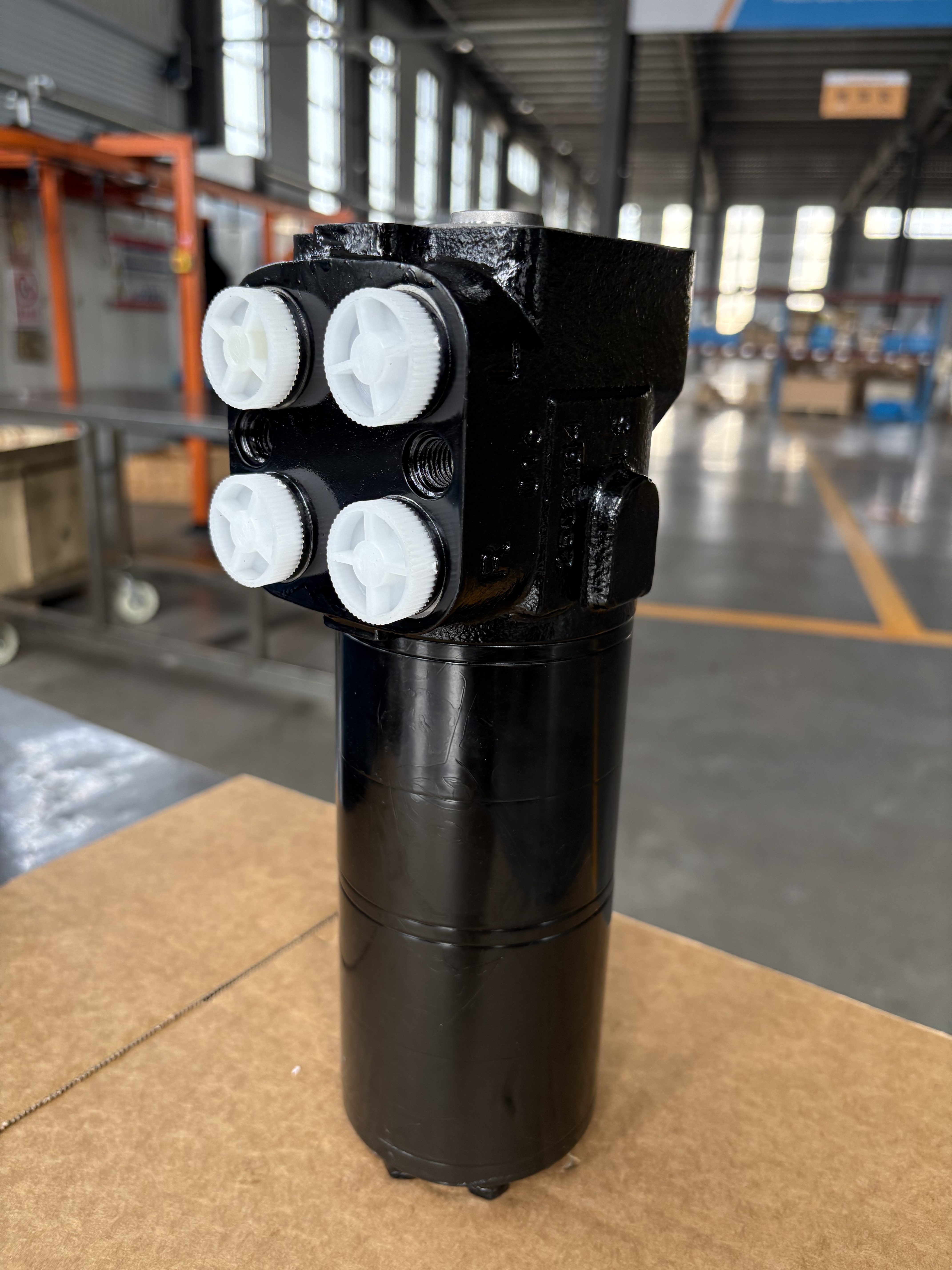

Unidad de dirección hidráulica de la serie 1015T para válvulas de prioridad DYXL YXL, incluida la configuración de válvulas de seguridad del sistema

¿Qué hace la dirección hidráulica?
Los sistemas de dirección asistida hidráulica funcionan utilizando un sistema hidráulico para multiplicar la fuerza aplicada a las entradas del volante a las ruedas de dirección (generalmente delanteras) del vehículo. La presión hidráulica proviene típicamente de una bomba gerotor o de paletas rotativas impulsada por el motor del vehículo.

Descripción del producto:
La unidad de dirección hidráulica se utiliza en el sistema de dirección con detección de carga. Las cajas de dirección hidráulica completa de las series 101S-5, 101S-5L y 101S-5E están todas en modo de conexión de placa y se utilizan después de la conexión de placa con la válvula de prioridad tipo PVF*.

La caja de dirección hidráulica completa de la serie 101S-5L saca la señal de presión del puerto LS en el puerto LL y transmite
la señal al sistema de control eléctrico; la caja de dirección hidráulica completa de la serie 101S-5E saca la señal de presión del puerto de aceite A o B en el puerto EL, para transmitir la señal al sistema de control eléctrico. Las cajas de dirección hidráulica completa de las series 101S-5T, 101S-5TE están conectadas por tuberías y se utilizan con válvulas de prioridad PVL* o DYXL, YXL. La caja de dirección hidráulica completa de la serie 101S-5TE saca la señal de presión del puerto de aceite A o B en la interfaz EL y transmite la señal al sistema de control eléctrico.

La caja de dirección hidráulica completa de la serie 101-5T está conectada por tuberías y debe usarse con las válvulas de prioridad DYXL e YXL después de la conexión de tuberías
y la válvula de seguridad del sistema se establece en la válvula de prioridad. Cuando la caja de dirección hidráulica completa de la serie 101-5TX está en la posición neutral, las cámaras izquierda y derecha están conectadas al retorno de aceite. Este tipo de caja de dirección se utiliza junto con las válvulas amplificadoras de flujo LFA y LFB.
